[GF電磁流量計] Signet 2552金屬電磁流量計

作者:管理員  發布時間:2023年07月04日 聯系方式:13818824636 瀏覽次數:321
型號:

[GF電磁流量計] Signet 2552金屬電磁流量計

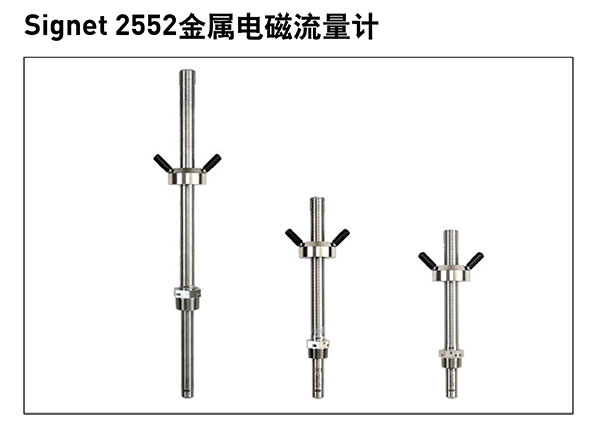

Signet 2552金屬電磁流量計

【GF電磁流量計】2552電磁流量計描述

GF公司的Signet 2552金屬電磁流量計是全不鎊鋼結構。PVDF的電極絕緣與FPM的0形圈是的其它接液材料。2552可以很快捷地安裝在帶1 1/4”或1 1/2”螺紋的安裝件上。插入深度可根據管徑大小調節,管徑范圍是DN50~2550(2~102”)。電磁流量計有三種長度規格,可適合更多的應用,還可以利用隔離球閥,實現Hot-Tap 型安裝。



當輸出頻率信號時,2552可以與現有的各種由外部供電的Signet流量儀表配 用;當輸出S3L數字信號時,能與8900多參數控制器兼容實現多路輸入;當選擇不帶顯示的4~20mA輸出信號時,可以直接與數據記錄儀,PLC或遙感勘測系統連接。2552電磁流量計還具有空管檢測,LED狀態指示、雙向流測量等功能(用于4~20mA輸出型)。



用戶可以利用3-0250設置/診斷工具, 根據具體的應用需求,改變和調整2552 電磁流量計的性能參數。





【GF電磁流量計】2552電磁流量計特性

● Hot-Tap型電磁流量計適用的Z大管徑為DN2550(102”)

● 流速范圍:0.05~10m/s

● 在惡劣的環境中能可靠地運行

● 重復性:讀數的±0.5%@25℃

● 有三種輸出信號:4~20mA信號、頻率信號、S3L數字信號

● 過程連接螺紋是ISO或 NPT



【GF電磁流量計】2552電磁流量計應用

● 市政供水

● 過程冷卻水

● 化學品生產過程

● 廢水處理

● 礦業開采

● 水處理過程監測



【GF電磁流量計】2552電磁流量計技術參數

概述

流速范圍:

● Z低流速:0.05m/s

● Z高流速:10m/s (DN1200(48")以下口徑)

3m/s (DN1200(48”)以上口徑)

管徑范圍:DN50~2550(2~102”)



線性度:±(讀數的1%+0.01m/s)

重復性:讀數的±0.5%@25℃

精度:測量值的±2%*

*(在常溫下的水中,插入正確的深度并且滿管的狀態下,即符合ISO 7145- 1982[BS 1042 2.2節])

流體Z小電導率值:20μS/cm



接液材料

● 殼體與電極:316LSS

● 絕緣體:PVDF

● O形圈:FPM(標配)

● 電纜:4芯帶屏蔽,PVC護套(固定電纜)或帶Turck  NEMA 6P連接頭的防水電纜



電源要求

● 4~20mA信號:24VDC±10%,穩壓,Z大電流22.1mA

● 頻率信號: 5~24VDC±10%,穩壓,Z大電流15mA

● S3L數字信號:5~6.5VDC,Z大電流15m A

● 反極性保護與短路保護



電纜規格選擇

● 自帶電纜長度7.6m

● 帶Turck連接頭的可拆卸的防水電纜,需單獨購買,長度分別為4m或6m



電氣性能

4~20mA電流信號:

● 端點對應值可調且可反向

● 回路精度:Z大誤差 32μA(25℃@24VDC)

● 溫度漂移:Z大±1μA/℃

● 電源抑制比:±1μA/V

● 絕緣性:源自電極與輔助電源的低電壓<48VAC/DC

● Z大電纜長度:300m

● Z大回路阻抗:300Ω

● 錯誤狀態:22.1mA 頻率輸出信號:

● 與Signet 8550、8900、5075、5500、5600流量儀表兼容

● Z大上拉電壓:30VDC

● 短路保護:≤30V@0Ω, 1小時

● 反極性保護:-40V,1小時

● 過壓保護:+40V,1小時

● Z大下沉電流:50mA,限流

● Z大電纜長度:300m



S3L數字輸出信號:

● 與8900多參數控制器兼容

● 串行ASCII碼,TTL電平,9600bps

● Z大電纜長度:與8900的使用有關(見8900使用說明)



Z大溫度/壓力等級

儲存溫度:-15~70°C,不結冰

工作溫度

● 環境:-15~70°C,不結冰

● 流體介質:-15~85°C

Z大工作壓力:20.7bar@25℃



Hot-Tap型流量計的安裝要求

● Z高安裝壓力:20.7bar

● Z高安裝溫度(插入或拆卸):40°C

在溫度超出40°C或流體是危險介質時,不要采用Hot-Tap型安裝方式。

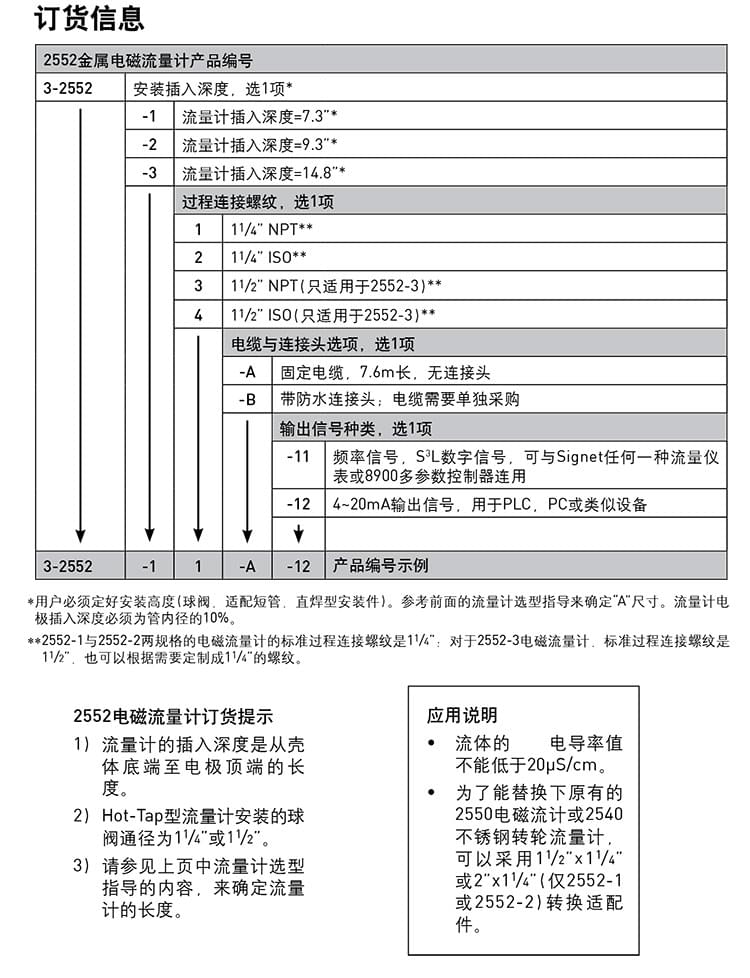

GF儀表樣本-37 (1).jpg
