在工廠工作時，你可留意過管道上的標識和色彩嗎？它的顏色可有什么講究？寬度、樣式可有要求？DN、Φ、D又有什么關系？

管道顏色

管道顏色可有什么講究？

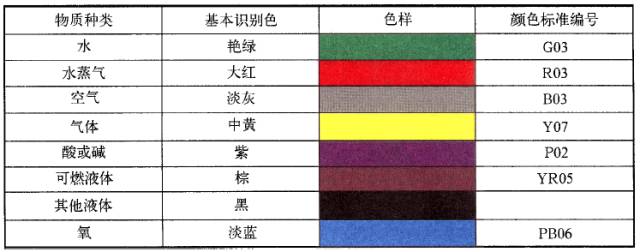

現行的標準里規定的8種識別顏色，代表了8種物質種類，他們的顏色樣板及標準編號如下所示。

8種顏色就能區分管道？別急，我們還有符號呢！

管道符號

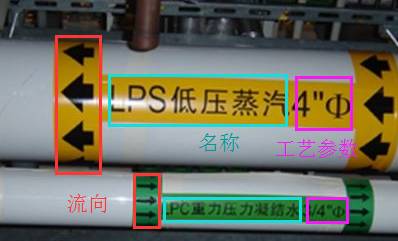

識別符號一般是由名稱、流向和主要工藝參數組成。

名稱

可以是物質全稱，如氧氣、甲醇；也可以是化學分子式，如O2，CH3OH。

流向

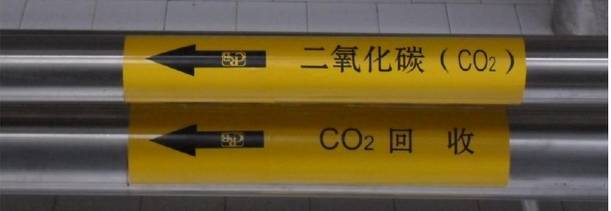

工業管道內物質的流向一般直接用箭頭表示。

也可以用標牌指向。

如果管道里的物質是雙向，就用雙向箭頭表示。

危險警示

當管道內的物質為危險化學品的時候，管道就要設置危險標志了。

危險標志什么樣？

在管道上涂150mm寬黃色，在寬黃色兩側各涂25mm寬黑色的色環或色帶。

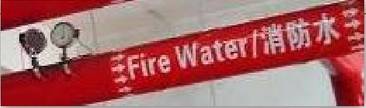

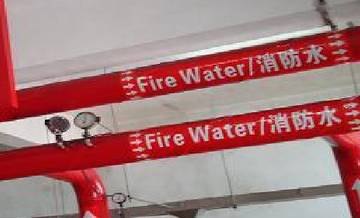

消防標識

標準中規定了工業生產中應設置消防專用管道，并在管道上標識出來。

這些標識有啥用？

1、對管道可視化，預知管道危險性，防止誤碰設備，預防事故的發生，提高管道操作、維護的效率。

2、識別管道內的物質方便了，避免設備檢修上發生誤判的事件。

還不會做管道標識？

讓我們看看管道標識的5種呈現方法。

1、管道全長上的標識

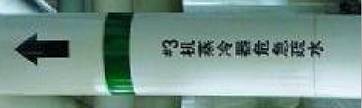

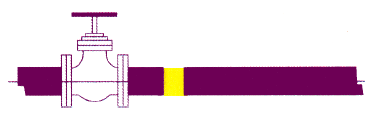

2、在管道上以寬為150mm的色環標識

3、在管道上以長方形的識別色標牌標識

4、在管道上以帶箭頭的長方形識別色標牌標識

5、在管道上以系掛的識別色標牌標識

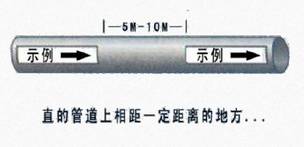

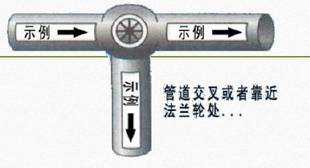

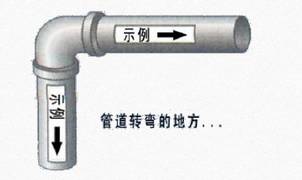

管道標識一般設置在什么位置呢？

管道色環尺寸是固定不變的嗎？

《GB7231-2003》中規定在管道上以寬為150mm的色環進行標識，考慮到管徑的大小和管道的高低，及離操作面的遠近，必須起到起到安全警示作用。所以根據現場情況，管道色環的大小可做相應的調整。

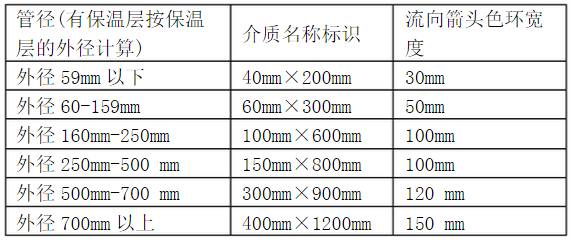

《GB7231-2003》對應的管道色環尺寸如下表所示。

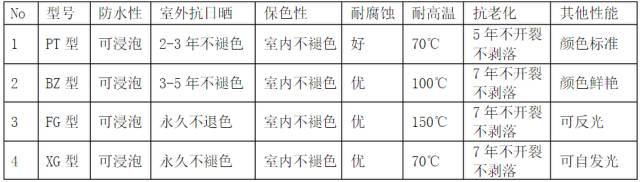

這些工業管道色環的性能有什么要求？

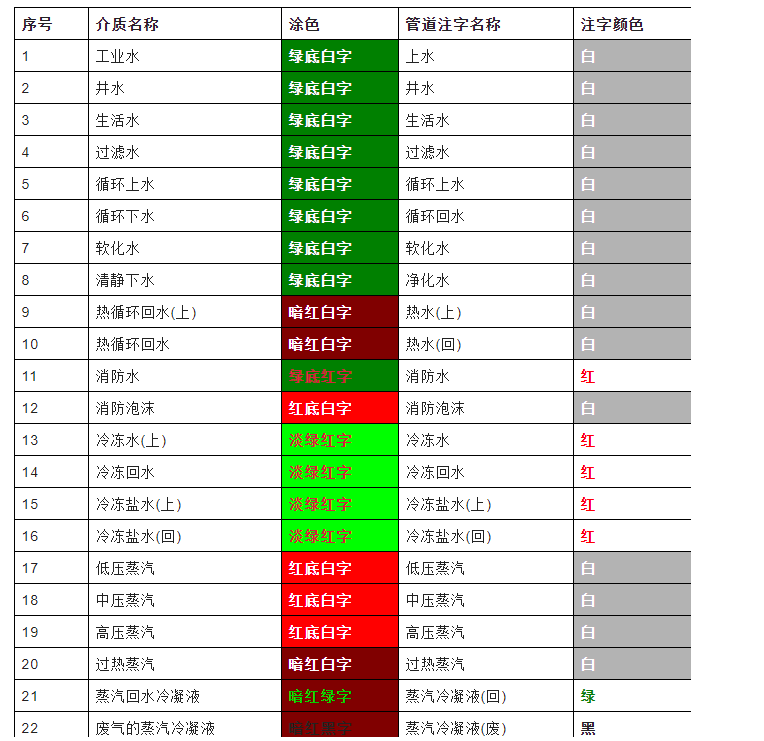

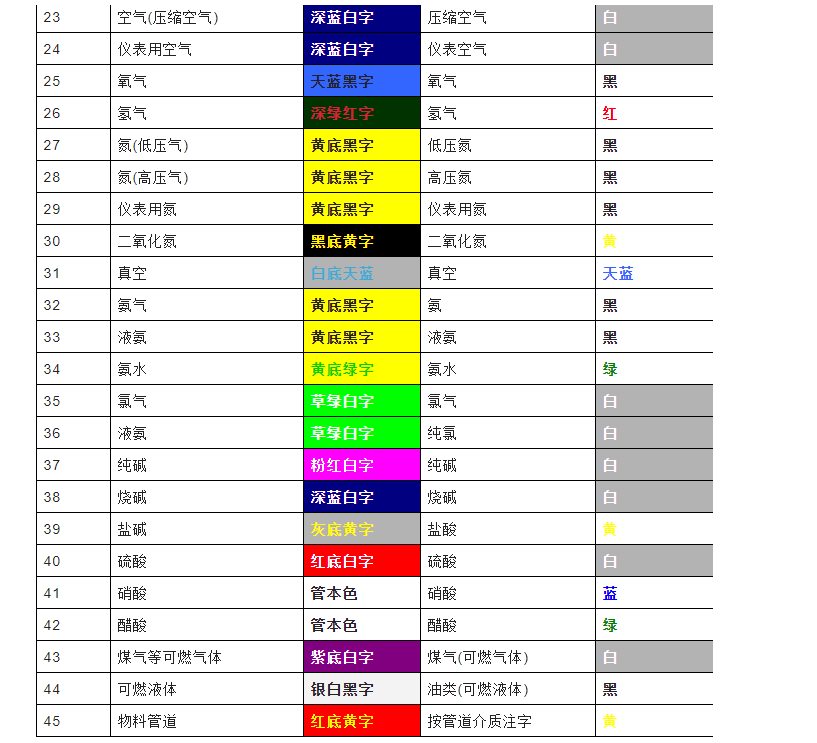

附工業管道涂顏色和注字規定表

PS：

1、對于采暖裝置一律涂刷銀漆，不注字。

2、通風管道（塑料管除外）一律涂灰色。

3、對于不銹鋼管、有色金屬管、玻璃管、塑料管以及保溫外用鉛皮薄護罩時，均不涂色。

4、對于室外地溝的管道不涂色，但在陰井內接頭處應按介質進行涂色。

5、對于保溫涂瀝青的防腐管道，均不涂色。

英寸(")是美洲體系的常用規格單位，如鋼管、閥門、法蘭、彎頭、泵、三通等，如規格是10"。

英寸(inch,縮寫為in.)在荷蘭語中的本意是大拇指，一英寸就是一節大拇指的長度。當然人的大拇指的長度也是長短不一的。14世紀時，英皇愛德華二世頒布了“標準合法英寸”。

其規定為：從大麥穗中間選擇三粒最大的麥粒并依次排成一行的長度就是一英寸。

1"=2.54cm=25.4mm

DN是中國與歐洲體系常用的規格單位，同樣是標識管道、閥門、法蘭、管件、泵類的規格，如DN250。

DN是指管道的公稱直徑(也稱為公稱通徑)，注意：這既不是外徑也不是內徑，是外徑與內徑的平均值，稱平均內徑。

Φ是一個通用的單位，所指的是管道和或彎頭、圓鋼等材料的外徑尺寸，也可以說是直徑，如Φ609.6mm 指的就是外徑為直徑609.6mm。

現在我們搞清楚了這三個單位分別代表的意義，那么他們之間有什么聯系呢？

首先"與DN標示的意思差不多，基本都為公稱通徑的意思，標示這個規格的大小，Φ是將兩者結合起來。

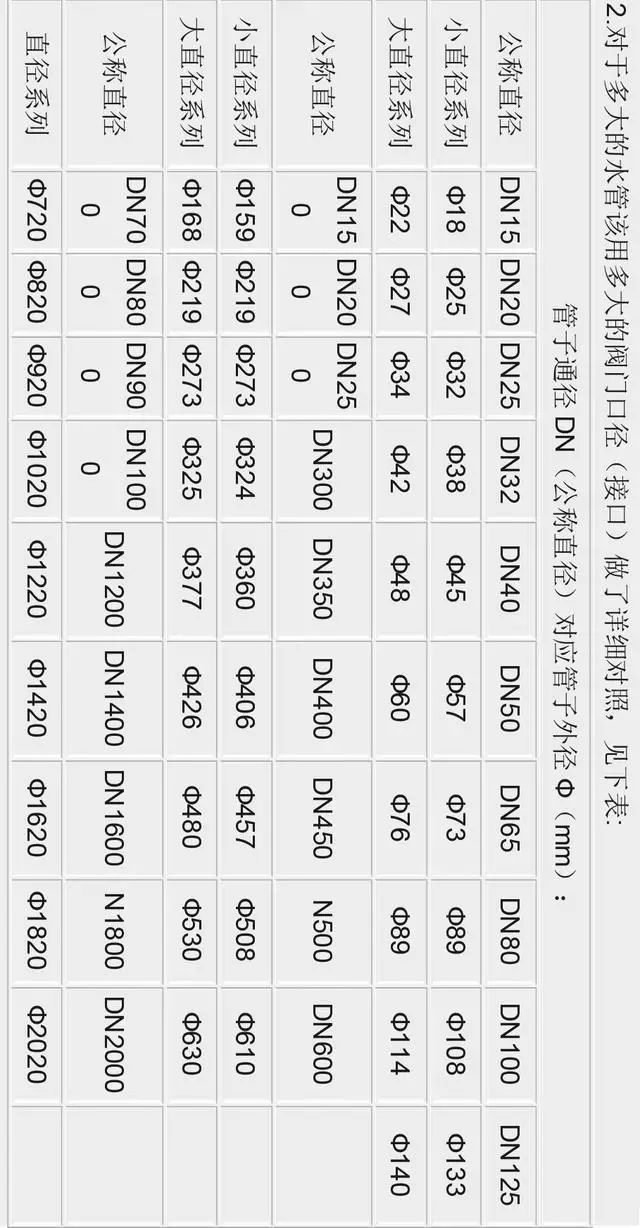

舉例說明:如一根鋼管是DN600規格的，一個同樣的鋼管用英寸標識的話就成了24",兩者之間有什么聯系嗎？

答案是有的！一般的英寸是整數的直接乘以25即等于DN,如1"*25=DN25 2"*25=50 4"*25=DN100等。

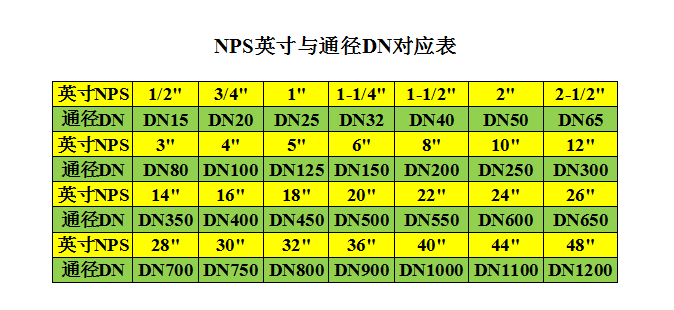

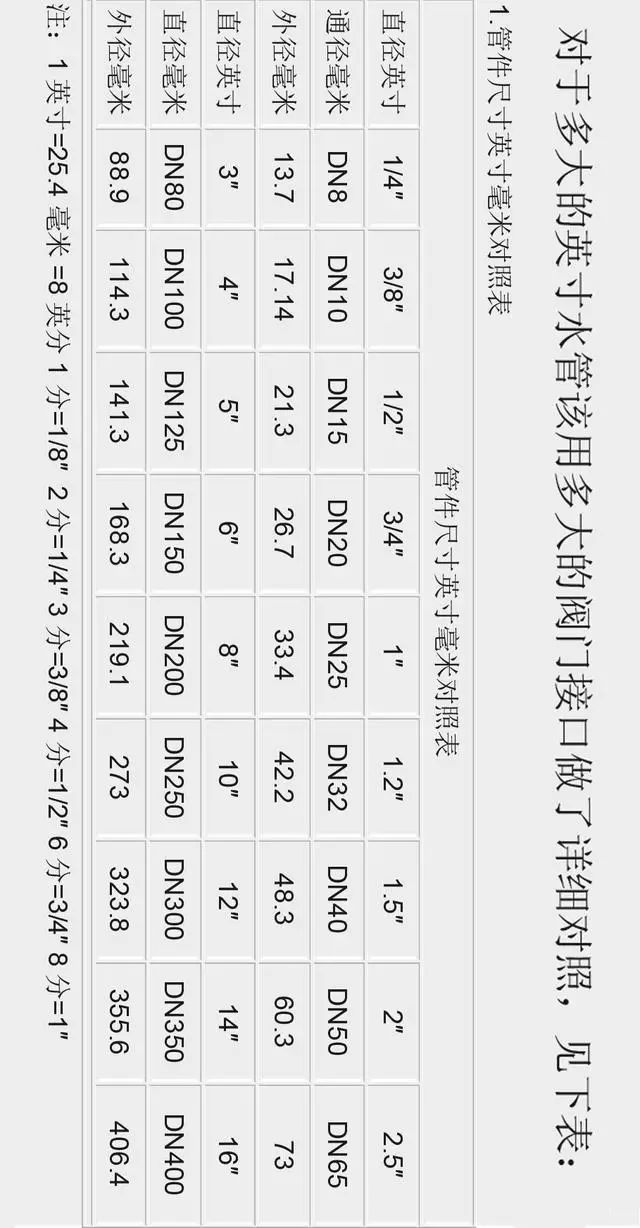

當然也有不一樣的如3"*25=75這樣四舍五入即DN80 還有一些帶分號或小數點的英寸如1/2" 3/4" 1-1/4" 1-1/2" 2-1/2" 3-1/2"等，這些就不能那樣算了，不過算也大致差不多，基本都是規定值：

1/2"=DN15

3/4"=DN20

1-1/4"=DN32

1-1/2"=DN40

2-1/2"=DN65

3-1/2"=DN90

自己看一目了然，簡單省事。

一、水、煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管和塑料管等管材，應標注公稱直徑“DN”（如DN15、DN50）。

二、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示（如De108×4、De159×4.5等）；對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如Φ108×4，ф可省略。

三、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）。

四、塑料管材，管徑宜按產品標準的方法表示。

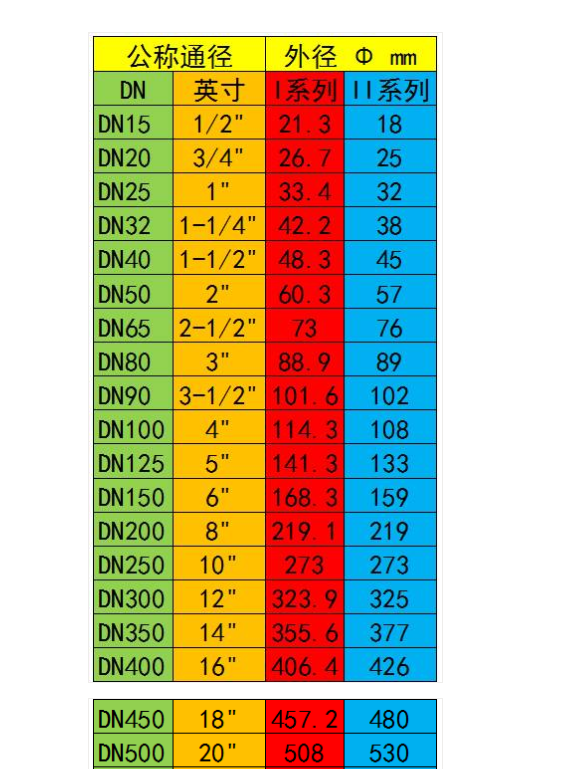

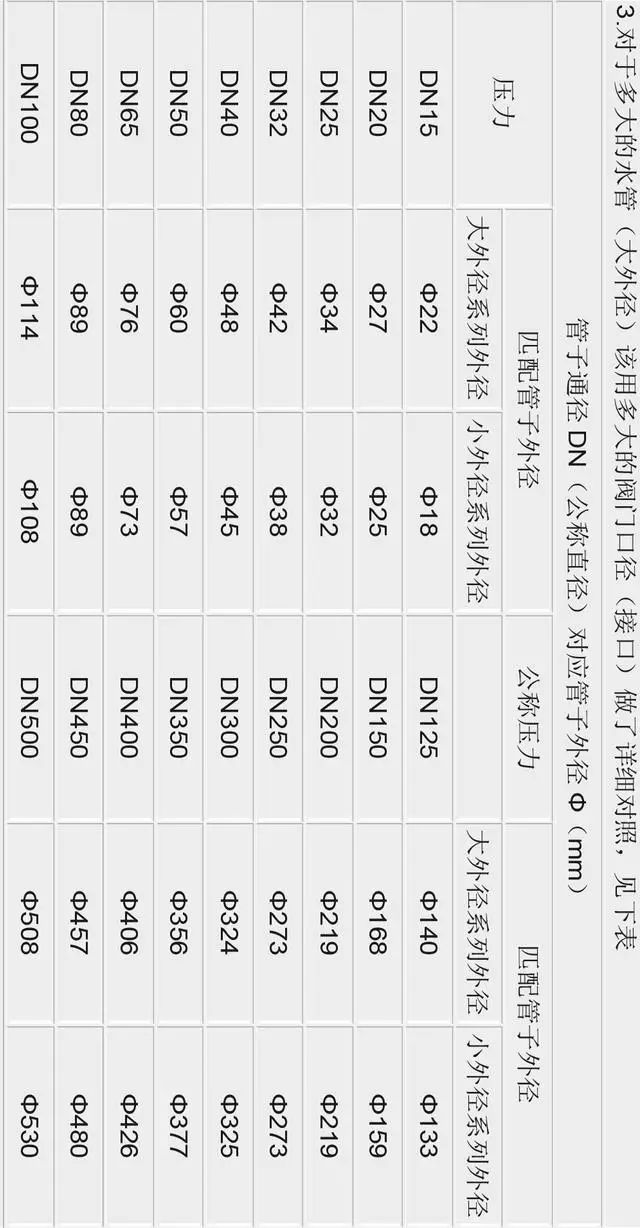

五、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

公稱直徑(nominal diameter)，又稱平均外徑(mean outside diameter)。為了使管子、管件連接尺寸統一，采用DN表示其公稱直徑（也稱公稱口徑、公稱通徑)。

因為單位有公制(mm)及英制(inch)的區分，所以有下列的稱呼方法。

一. 以公制(mm)為基準，稱 DN (metric unit)

二. 以英制(inch)為基準，稱NB(inch unit)

三. DN (nominal diameter) NB (nominal bore) OD (outside diameter)

四. 【例】 鍍鋅鋼管DN50，sch 20 鍍鋅鋼管NB2”，sch 20

注：管子標號(Sch．)并不是壁厚，是壁厚系列。實際的壁厚，同一管徑，在不同的管子標號中其厚度各異。

1938年美國國家應用標準協會ANSIB36.10(焊接和無縫鋼管)標準所規定：管子表號(Sch．)是設計壓力與設計溫度下材料的允許用應力的比值乘以1000，并經圓整后的數值。

ISO公制標示 ( ISO metric dimension size ) 以Da表示 PVC管，ABS管外徑 。以De表示 PP管，PE管外徑 。

例如：

外徑63mm的塑料管之公制標示 ( mm dimension size ) 為：Da63 ，是針對PVC管，ABS管而言的。

新型材料和塑料管用de，注意是小寫的哦。

Dn主要用在鑄鐵管、鍍鋅鋼管和鋼塑復合管上。另外Dn100等同于de110，Dn150等同于de160的管徑。
