常見閥門原理匯總

蝶 閥

  蝶閥的擋板以轉軸的旋轉來控制流體的流量。它由閥體、擋板、擋板軸和軸封等部件組成。其結構簡單、體積小、重量輕、成本低、流通能力大，特別適用于低壓差、大口徑、大流量氣體和帶有懸浮物流體的場合，但泄漏量較大。其流量特性在轉角達到70º。前和等百分比特性相似，70º以后工作不穩定，特性也不好，所以蝶閥通常在0º～70º轉角范圍內使用。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。

  碟閥 分手動碟閥、電動蝶閥、氣動碟閥

  手動碟閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。手動碟閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。

  電動蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動 來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則程全開狀態。

  氣動氣缸式調節蝶閥是一種旋轉型氣動調節閥、具有體積小、重量輕、額定流量系數大等優點，特別適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。

隔膜閥

  隔膜閥是用隔膜作啟閉件封閉流道、截?cái)嗔黧w、并將閥體內腔和閥蓋內腔隔開的截止閥。隔膜常用橡膠、塑料等彈性、耐腐蝕、非滲透性材料制成。閥體多用塑料、玻璃鋼、陶瓷或金屬襯膠材料制成。結構簡單、密封和防腐性能較好，流體阻力小。用于 低壓、低溫、腐蝕性較強和含懸浮物質的介質。按結構形式分有屋脊式、截止式、閘板式等。

角型閥

角形調節閥的閥體為直角形，其流路簡單，服力小，適用于高壓差、高粘度、含懸浮物和顆粒狀物料流量的控制。一般使用于底進側出、此種調節閥穩定性較好。在高壓場合下，為了延長閥芯使用壽命，可采用側進底出，但在小開度財容易發生振蕩。

三通閥

  三通閥按流體作用方式分為合流閥和分流閥，合流閥有兩個入口，合流后從一個出口流出。分流閥有一個流體入口，經分流后由兩個流體出口流出。

  三通閥門主要用于改變介質流向，所以它除了進口A、出口B、還有換向口C，普通閥門是不具備改變介質流向功能。其工作過程 ,閥門打開介質從A進入閥門，經B流出閥門，當旁路需要介質流入時，執行機構轉90°，閥芯換向，介質A進C出，當管線不需要介質流入時，執行機構再轉90°，閥門關閉截?cái)嘟橘|(zhì)。

凸輪撓曲閥/偏心旋轉閥

  凸輪撓曲閥又稱偏心旋轉閥，也是一種新型結構的調節閥。其球面閥芯的中心線與轉軸中心偏離，轉軸帶動閥芯偏心旋轉，使閥芯向前下方進入閥座。

  偏心旋轉閥具有體積小，重量輕，使用可靠，維修方便，通用性強，流體阻力小等優點，適用于粘度較大的場合，在石灰、泥漿等流體中，具有較好的使用性能。

直通單座閥和直通雙座閥

  所謂單座是指閥體內只有一個閥芯和一個閥座。其特點是結構簡單、泄漏量小(甚至可以完全切斷)和允許壓差小。因此，它適用于要求泄漏量小，工作壓差較小的干凈介質的場合。在應用中應特別注意其允許壓差，防止閥門關不死。

  直通雙座調節閥的閥體內有兩個閥芯和閥座。它與同口徑的單座閥相比，流通能力約大20%～25%。因?yàn)榱黧w對上、下兩閥芯上的作用力可以相互抵消，但上、下兩閥芯不易同時關閉，因此雙座閥具有允許壓差大、泄漏量較大的特點。故適用于閥兩端壓差較大，泄漏量要求不高的干凈介質場合，不適用于高粘度和含纖維的場合。

活塞執行機構

  為了充分用足工廠的氣源壓力來提高執行機構的輸出力、減少其重量和尺寸便產生了活塞執行機構。

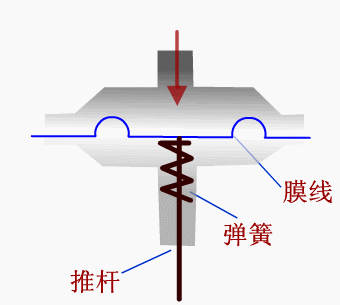

  氣動薄膜式執行機構是指使用彈性膜片將輸入氣壓轉變?yōu)閷?duì)推桿的推力，通過推桿使閥心產生相應的位移，改變閥的開度。氣動活塞式執行機構以氣缸內的活塞輸出推力，由于氣缸允許壓力較高，可獲得較大的推力，并容易制成長行程的執行機構。一個典型的氣動薄膜執行機構主要由彈性薄膜、壓縮彈簧和推桿組成。

  氣動活塞執行機構是指為了充分利用氣源壓力來提高執行機構的輸出力、減小其質量和尺寸的執行機構。活塞執行機構一般局限于大推力應用上，使用的場合較少。這是因?yàn)檫^(guò)去的定位器氣源壓力為140~250kPa，而氣源為700kPa壓力的定位器的可靠性較差。現在的定位器既可用于140~250kPa場合，又可用于700kPa的場合。

  氣動執行器的執行機構和調節機構是統一的整體，其執行機構有薄膜式、活塞式、撥叉式和齒輪齒條式。活塞式行程長，適用于要求有較大推力的場合;而薄膜式行程較小，只能直接帶動閥桿。撥叉式氣動執行器具有扭矩大、空間小、扭矩曲線更符合閥門的扭矩曲線等特點，但是不很美觀;常用在大扭矩的閥門上。齒輪齒條式氣動執行機構有結構簡單，動作平穩可靠，并且安全防爆等優點，在發電廠、化工，煉油等對安全要求較高的生產過程中有廣泛的應用。

  閥門定位器是控制閥的主要附件.它將閥桿位移信號作為輸入的反饋測量信號,以控制器輸出信號作為設定信號，進行比較，當兩者有偏差時，改變其到執行機構的輸出信號，使執行機構動作，建立了閥桿位移量與控制器輸出信號之間的一一對應關系。因此，閥門定位器組成以閥桿位移為測量信號，以控制器輸出為設定信號的反饋控制系統。該控制系統的操縱變量是閥門定位器去執行機構的輸出信號。
