引言

真空泵作為一種關鍵設備，在現代工業和科研領域中扮演著至關重要的角色。它通過機械、物理、化學或物理化學的方法，對封閉容器進行抽氣以獲得真空環境。真空技術廣泛應用于半導體制造、電子、化工、制藥、食品加工等行業，是實現高精度工藝不可或缺的技術手段。本文將詳細探討真空泵的工作原理、主要類型及其應用場景，并結合實際案例分析其在不同領域的具體應用。

一、真空泵的工作原理

真空泵的基本功能是利用各種方法將封閉空間中的氣體抽出，從而產生并維持真空狀態。根據工作原理的不同，真空泵可以分為以下幾類：

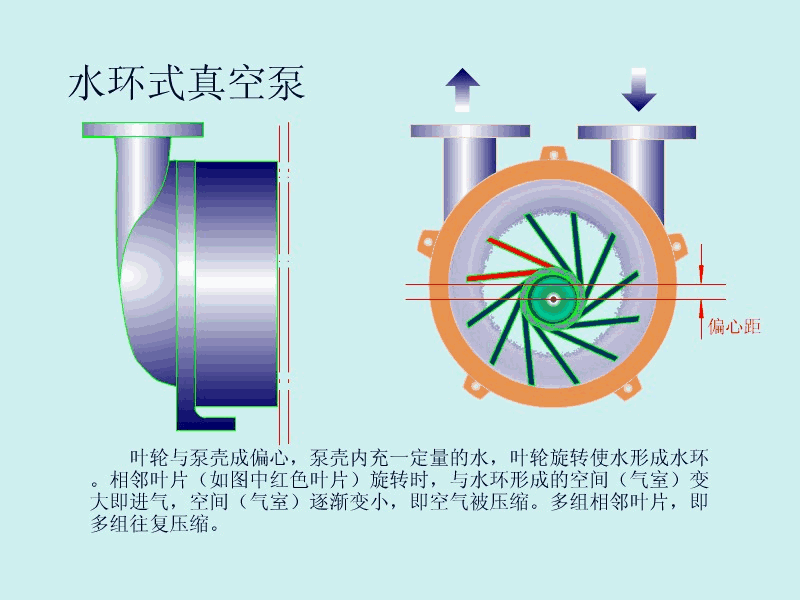

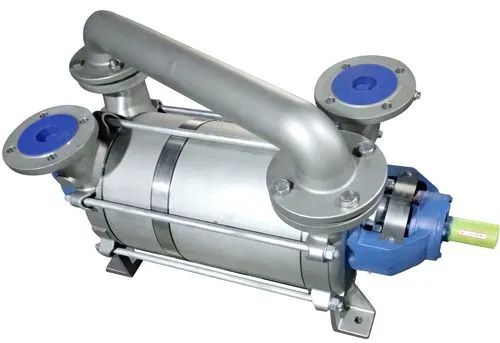

1. 水環式真空泵

水環式真空泵是一種常用的低真空泵，其工作原理基于葉輪旋轉時形成的水環效應。泵內注入一定量的水，當葉輪旋轉時，水被甩至泵殼形成一個水環，水環的內表面與葉輪輪轂相切。由于泵殼與葉輪不同心，右半輪轂與水環間的進氣空間逐漸擴大，從而形成真空，使氣體經進氣管進入泵內進氣空間。隨著葉輪繼續旋轉，氣體被壓縮并通過排氣口排出。水環式真空泵適用于抽吸含水蒸氣或腐蝕性氣體的場合，具有結構簡單、運行可靠的特點。

2. 旋片式真空泵

旋片式真空泵是一種油封式機械真空泵，屬于低真空泵，工作壓強范圍為101325 - 1.33×10?2 Pa。它由一個偏心安裝的轉子和若干個滑動旋片組成。當轉子旋轉時，旋片在離心力作用下緊貼泵腔內壁，形成一系列變化的容積空間。隨著轉子轉動，這些空間體積不斷變化，實現氣體的吸入、壓縮和排出。旋片泵廣泛應用于冶金、機械、軍工、電子、化工、輕工、石油及醫藥等生產和科研部門，具有較高的抽氣速率和較低的極限壓力。

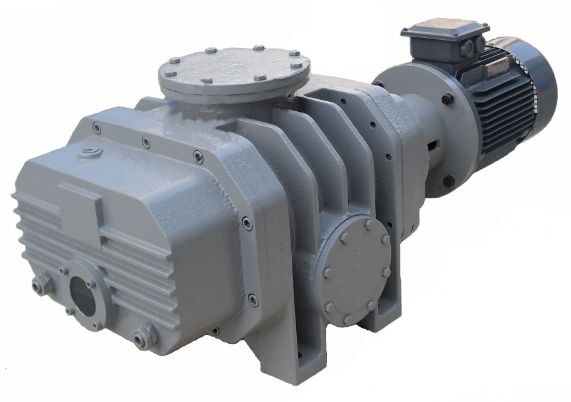

3. 羅茨真空泵

羅茨泵的工作原理與羅茨鼓風機相似。它由兩個同步反向旋轉的轉子組成，轉子之間保持微小間隙，不直接接觸。當轉子旋轉時，氣體從進氣口吸入到轉子與泵殼之間的空間v0內，再經排氣口排出。由于吸氣后v0空間是全封閉狀態，所以，在泵腔內氣體沒有壓縮和膨脹。但當轉子頂部轉過排氣口邊緣時，v0空間與排氣側相通，部分氣體返沖到空間v0中，使氣體壓強突然增高。羅茨泵通常與其他類型的真空泵（如旋片泵）組合使用，以提高系統的抽氣效率和極限真空度。

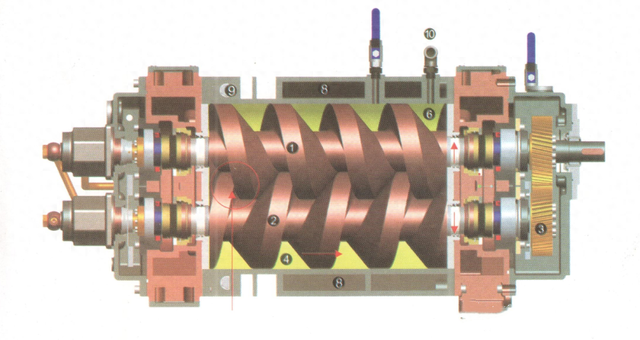

4. 螺桿真空泵

螺桿真空泵采用螺旋形轉子設計，通過兩根相互嚙合的螺桿旋轉來實現氣體的吸入和排出。螺桿泵的最大負壓通常可達0.01 Pa左右，適用于需要極高真空度的特殊應用。它具有無油污染、噪音低、維護方便等優點，廣泛應用于半導體制造、電子封裝、真空鍍膜等領域。

二、真空泵的性能參數

真空泵的性能參數主要包括最大負壓、抽氣速率、極限真空度等。不同類型的真空泵在這些參數上存在顯著差異：

最大負壓：指真空泵能夠達到的最低壓力水平。普通真空泵的最大負壓約為-0.02至-0.04 MPa，而高端螺桿真空泵可以達到更低的負壓，甚至接近0.01 Pa。

抽氣速率：指單位時間內真空泵能夠抽出的氣體量，通常以立方米/小時（m3/h）或升/秒（L/s）表示。抽氣速率決定了真空泵的抽氣效率。

極限真空度：指在理想條件下，真空泵所能達到的最低壓力值。不同類型真空泵的極限真空度差異較大，如水環泵的極限真空度為-0.08 MPa，而螺桿泵可達到0.01 Pa。

三、真空泵的應用領域

真空泵在多個行業中有著廣泛的應用，以下是幾個典型的應用場景：

1. 半導體制造：在半導體制造過程中，真空環境對于保證產品質量至關重要。例如，在光刻、離子注入、薄膜沉積等工序中，都需要極高的真空度。螺桿真空泵因其低噪聲、無油污染等特點，成為半導體制造中理想的真空設備。

2. 電子封裝：電子封裝工藝要求在高真空環境中進行，以避免空氣中的氧氣和水分對芯片造成損害。真空泵能夠有效去除封裝腔體內的氣體，確保封裝質量。

3. 真空鍍膜：真空鍍膜技術廣泛應用于光學、顯示、裝飾等領域。在鍍膜過程中，需要通過真空泵將鍍膜室內的氣體抽出，形成高真空環境，以保證鍍膜的質量和均勻性。

4. 化工與制藥：化工和制藥行業中的許多反應過程需要在真空條件下進行，以防止雜質混入或促進化學反應的進行。真空泵可以幫助排除反應容器中的氣體，確保反應條件的穩定性和安全性。

5. 食品加工：在食品加工中，真空包裝技術可以延長食品的保質期，防止氧化和微生物污染。真空泵用于抽空包裝袋內的空氣，確保包裝效果。

四、真空泵的選擇與維護

選擇合適的真空泵是確保系統正常運行的關鍵。在選擇真空泵時，應考慮以下幾個方面：

1. 應用需求：根據具體的工藝要求，選擇適合的真空泵類型。例如，需要極高真空度的應用可以選擇螺桿真空泵；而對于一般工業用途，水環泵或旋片泵可能是更經濟的選擇。

2. 工作環境：考慮真空泵的工作環境，包括溫度、濕度、粉塵等因素。某些類型的真空泵對環境條件較為敏感，需選擇適應性強的產品。

3. 維護成本：不同的真空泵在維護成本上有很大差異。無油真空泵如螺桿泵維護相對簡單，而油封式真空泵如旋片泵則需要定期更換潤滑油，維護成本較高。

4. 能耗與噪音：選擇能耗低、噪音小的真空泵有助于降低運營成本和改善工作環境。

在日常使用中，應定期對真空泵進行檢查和維護，確保其處于良好工作狀態。常見的維護措施包括清潔過濾器、檢查密封件、更換潤滑油等。及時發現并處理故障，可以延長真空泵的使用壽命，提高工作效率。

五、結論

真空泵作為現代工業和科研領域的重要設備，其種類繁多，工作原理各異。合理選擇和使用真空泵，對于提高生產效率、保證產品質量具有重要意義。無論是水環泵、旋片泵還是螺桿泵，每種類型的真空泵都有其獨特的優勢和適用場景。未來，隨著科技的不斷發展，真空泵技術也將不斷創新和進步，為更多領域帶來更加高效、可靠的解決方案。
