導語：
在化工廠的控制室里，儀表盤上跳動的PV、SV、MV就像一組神秘代碼。
有人戲稱它們是化工人的"三字經"，但90%的操作工其實沒真正搞懂它們的"三角關系"。
今天用5分鐘讓你徹底明白——這三個字母如何操控著整個生產線的"心跳"！

一、解碼工業儀表"三劍客"

1. PV（Process Value）：現場實況直播
- 定義：生產過程的實時測量值（如反應釜溫度、管道壓力）
- 特性：
  - 每秒刷新，像心電圖一樣波動
 -精度可達±0.1%（高端儀表甚至達±0.05%）
- 典型場景：
  > 當精餾塔PV值顯示85.3℃時，說明此刻塔內實際溫度就是85.3℃

2. SV（Set Value）：指揮官的目標指令
- 定義：工藝要求達到的設定值
- 特性：
  - 由工程師預先輸入控制系統
  - 通常為固定值或按程序變化
- 行業秘密：
  > 某聚乙烯裝置的SV曲線會隨催化劑活性動態調整，最大溫差設計不超過2℃

3. MV（Manipulated Variable）：執行者的調節動作
- 定義：控制系統輸出的操作變量
- 特性：
  - 控制閥門開度/電機轉速等執行機構
  - 調整幅度受PID參數限制
- 關鍵數據：
  > 蒸汽調節閥的MV值每增加5%，換熱效率提升約12% !
（SV設定目標 → PV反饋現狀 → MV動態調節形成閉環）


二、三者的"三角關系"實戰解析

案例1：反應釜溫度控制
1. 初始狀態：
   - SV=100℃（工藝要求溫度）
   - PV=80℃（當前實際溫度）
   - MV=30%（加熱蒸汽閥開度）

2. 調節過程：
   - 控制系統檢測到PV<SV
   - 自動增大MV至50%
   - 蒸汽流量增加，PV逐漸上升

3. 穩定狀態：
   - PV=100℃（誤差±0.5℃）
   - MV=42%（維持熱平衡的開度）

案例2：突發異常處理
場景：某化工廠pH值控制系統
- 正常時：
  SV=6.5，PV=6.3-6.7，MV自動調節加酸泵頻率
- 故障時刻：
  原料濃度突變 → PV驟降至5.8 → MV飆升至100%
- 安全機制：
  當PV偏離SV超過15%時，觸發SIS系統緊急停車

三、操作中的黃金法則

1. 參數設置三原則
- SV設定：不得超過設備設計極限（如反應釜SV≤銘牌最高溫度）
- MV限幅：預留10%-15%調節余量（防止閥門全開/全關失控）
- 偏差報警：PV與SV差值＞5%必須人工介入檢查

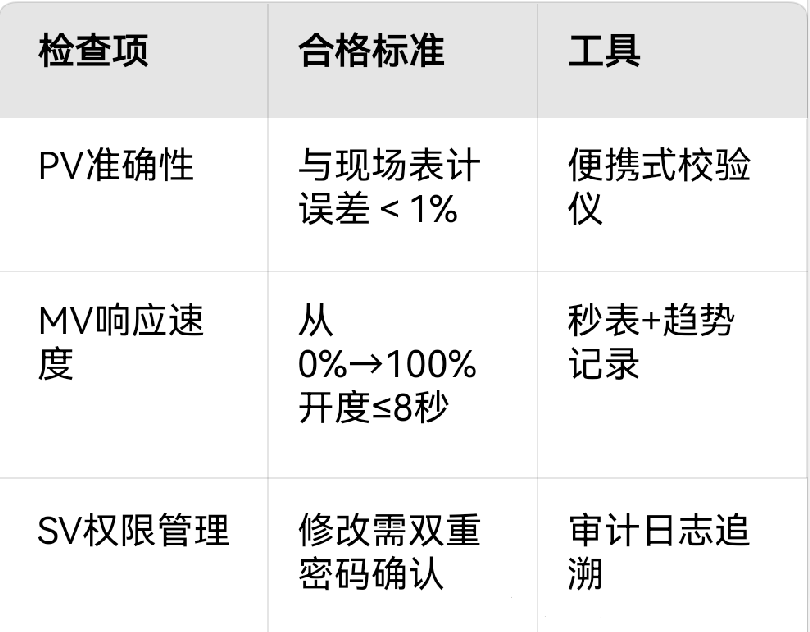

2. 日常巡檢重點

> 在核電站控制系統里，PV/SV/MV的采樣頻率高達1000Hz
> 任何超過0.1秒的延遲都可能引發災難——這就是工業控制的"毫秒生死線"！
