型號介紹

液壓隔膜

傳動機構

⑴ 由電機動力傳遞給蝸桿、蝸輪實現減速旋轉，促使曲軸、連桿機構作往復運動，帶動柱塞產生液力。

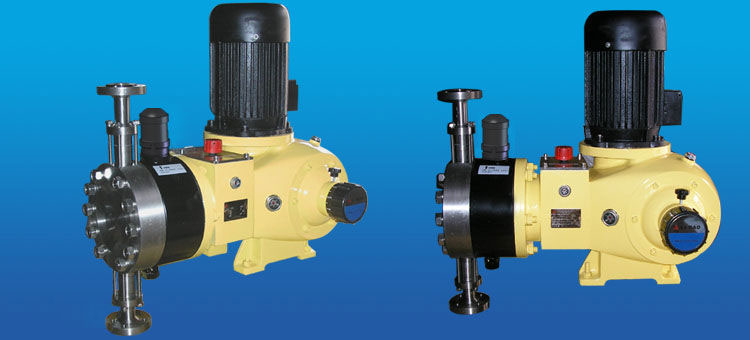

液壓隔膜式計量泵

⑵ 行程調節機構由曲軸、偏心輪、調節螺母、調節絲桿、調節手輪（手柄）、刻度盤（指針）和標尺構成，由改變偏心距來達到柱塞的相對行程。

液壓系統

⑴ 液壓隔膜式計量泵的液壓系統，其結構由柱塞、缸體、缸蓋、進出口閥、液壓隔膜式和三閥組成（即：放氣過載閥、限位閥、補償閥）。在工作中由膜片隔開液壓油和介質，故液壓隔膜式式計量泵有無泄漏的優點。

⑵液壓隔膜計量泵液力端的柱塞由傳動端的曲柄連桿機構的往復運動帶動工作。柱塞在液壓腔內作往復運動，促使液壓油的壓力變化，使液壓隔膜式撓曲位移來輸送介質，液壓腔內液壓油量的相對穩定，由三閥的功能來保持。

⑶ 過載閥自動排出液壓油中進入液壓腔內的氣體，保證工作的平穩，避免了液壓油過多或排放管道受阻產生超壓自動開啟超載閥，達到保護目的。

⑷ 限位補償裝置是借助液壓隔膜式推動限位閥的開放，按液壓腔內的真空度隨時補充油量，保證液壓腔內液壓油的充滿。

計量泵被廣泛應用于石化，化工，電力，水處理，制藥等各類工業過程中用于定量輸送各類化學添加劑。

電磁隔膜

概述

計量泵

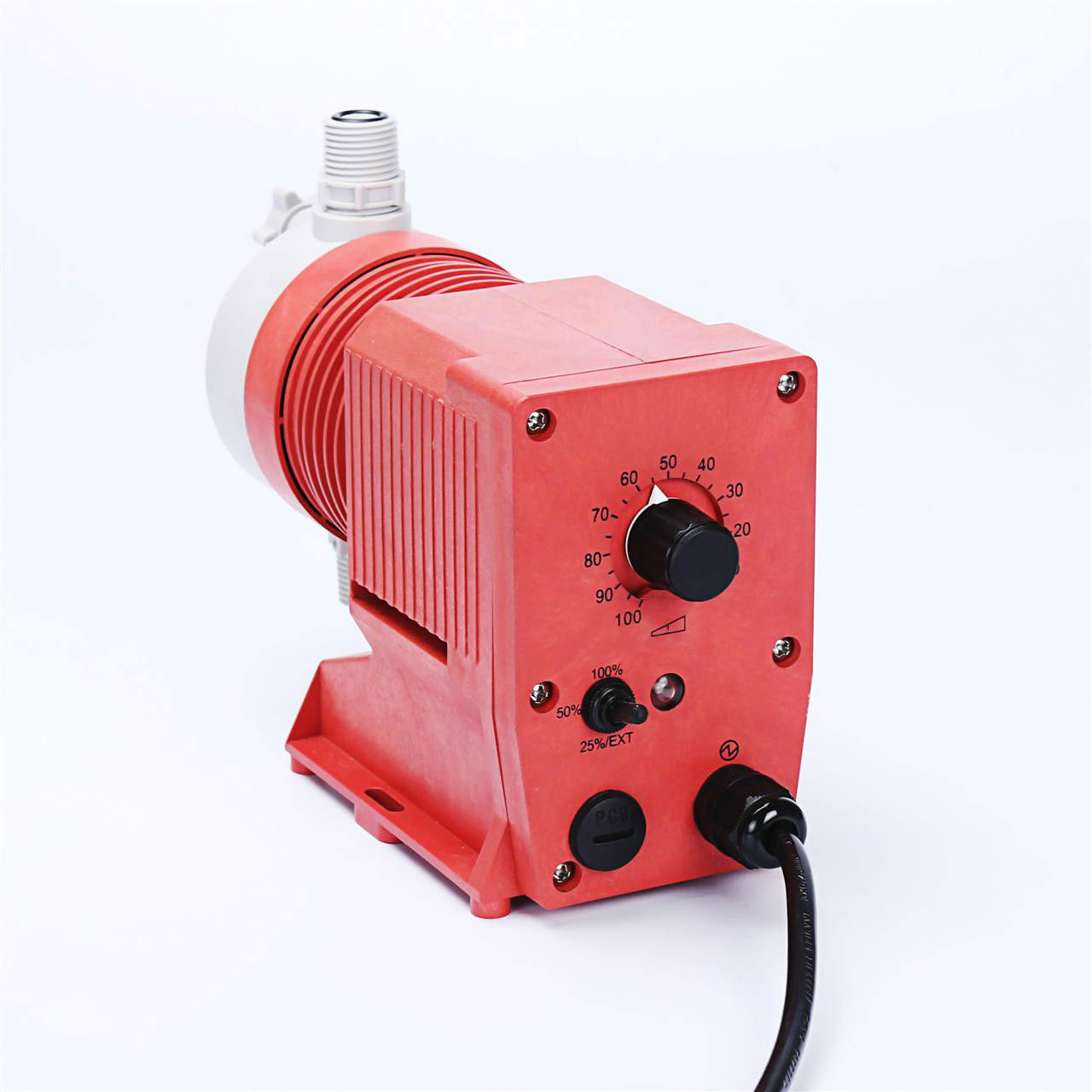

電磁計量泵是利用電磁推桿帶動隔膜在泵頭內往復運動，引起泵頭膛腔體積和壓力的變化，壓力的變化引起吸液閥門和排液閥門的開啟或關閉，實現液體的定量吸入和排出。　

電磁計量泵是由電磁鐵為驅動，為輸送小流量低壓力管路液體而設計的一種計量泵，它以結構簡單、能耗小、計量準確以及調節方便而在行業內受到歡迎，設計原則為“簡單實用”，不過它的缺點就是計量流量小（常見是<90升每小時），對管路壓力要求比較低，從某些方面限制了它在工業上的應用。

應用：電磁計量泵廣泛地應用于石油、化工、電力冶金、礦山、造船、輕工、農業、民用和國防等各部門。
