產品名稱：千世KDV-54L計量泵

設備型號： 千世KDV-54L

品牌： 韓國千世

電壓V： 220V     流量:2700L/H     額定揚程:96spm

設備重量： 100KG

泵頭材質： GFPP、PVdF、STS304、STS316

電機功率： 1.5KW

泵接口： PVC軟管、 PTFE軟管、法蘭

設備價格： 面議

隔膜直徑: 250mm     出口壓力：3Bar

產品特點

• 1.規格多樣化：20ml/min-45000ml/min的流量范圍為各種應用提供了廣泛的選型空間。多種選擇的接液端材質能滿足客戶不同的要求。電機可選擇立式及臥式安裝。

• 2.材料堅固可耐受任何種類的化學液體腐蝕。

• 3.自由選擇搭配驅動電機

• 4.良好品質：精密注塑模具制造的優良產品部件

• 5.主要部件均由精密鑄造及數控加工制成。接液端結構的設計保證水泵在運行中不產生泄漏。驅動部件材質堅固，經久耐用。

• 6.操作簡化：由于設計緊湊，操作及運行皆方便。流量可簡單地通過流量調節旋鈕調節，安裝及日常維護俱易。

• 7.通過旋鈕操作精確控制流量。

• 8.安裝維護簡單方便

產品用途

• 用于各種工業領域的計量注入，從鍋爐化學品、氯消毒劑、食品添加劑的化學注入到物理和化學領域、水處理、廢水處理、工業用水、污水處理、鍋爐、化學噴射冷卻水等。

產品信息

• 1.創新設計:采用直流無刷電機及內置微處理器，可直接接收外部4~20mA控制信號自動調節流量，實現比例控制。


• 2.流量控制:由于采用了高效率的無刷電機作為驅動源，使得本系統可以通過調節電機轉速使有效流量可以在全量程的2~100%的范圍內可調

• 3.結構簡單:無需復雜的變頻伺服系統。內置微處理器使遠程手動、自動控制簡單易行

• 4.信號反饋:預裝的隔離4~20mA反饋信號輸出裝置使計量泵可直接與PLC或計算機連接

• 5.流量精確:最小流量可精確控制到全量程的土2%。

•


• 1.配件參數

•

•


  材質		PTC		FTC			STS			6T6
  部件	型號	21H~82H	13H~54L	21H~82H	13H~14M	4(),2L(H)	21H~82H	13H~14M	14H~54L	21H~82H	13H~14M	14H~54L
  ①泵頭		GFPP	PVC	PVdF		PTFE	STS304	SSC13		STS316	SSC14
  ②隔膜		PTFE	PTFE	PTFE			PTFE			PTFE
  ③閥球		CERAMIC		CERAMIC			STS304			STS316
  ④閥球管		GFPP	PVC	PVdF		PTFE	PVdF	SSC13	STS304	PVdF	SSC14	STS316
  ⑤閥球座		FKM	PVC	PTFE			PTFE	STS304		PTFE	STS316
  ⑥ 連接管		GFPP	PVC	PVdF			STS304			STS316
  ⑦0型圈		FKM	FKM	PTFE			PTFE	PTFE		PTFE	PTFE




• 2.堅固驅動裝置

• 采用鋅壓鑄材料制成的機架和采用耐磨材料制成的行星減速器具有半永久性耐用性，精度和堅固性。

•


• 3.運行期間可變流量

• 可通過刻度盤輕松微調點膠量

•


• 4.各種配件



• 1.采用與頭部相同的耐腐蝕材料、高性能附件和各種管道接頭
  2.防虹吸止回閥
  3.帶過濾器的底閥
  4.法蘭接頭、彎頭、三通等。

•

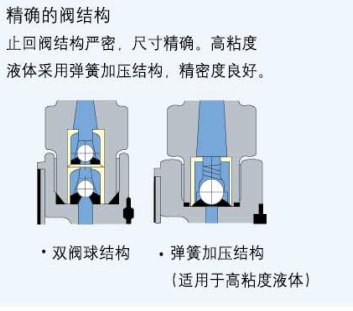

• 5.高精度閥門結構



• 在精密閥門結構中采用雙止回球或彈簧壓力方式，最大限度地提高精度

•


• 6.配備齊全的防氣鎖措施

•

• 完全消除死角的接液部件設計

• 配備氣態液體準備用的氣孔連接頭（AX-21～32可選規格）

• 7.自由擴展組合類型

• 根據液體種類和排量，可自由組合擴展，一個泵具有 2 到 3 個功能，一個點可注入2～3種液體。結合大容量和小容量兩種類型時可以微調的超定量

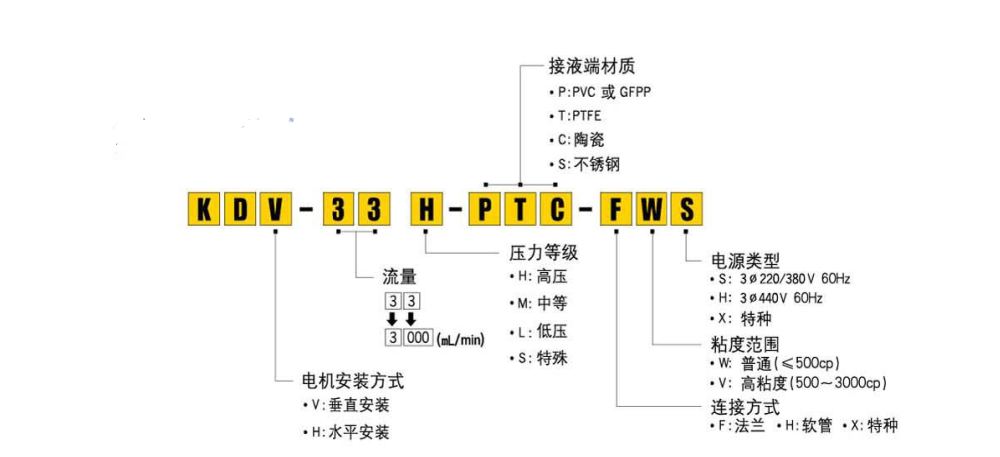

• 8.型號規格

•


  型號	最大流量		出口壓力	沖程數 (50Hz)	隔膜直徑	法蘭	電機功率	重量
  	ml/min	L/H	Bar	spm	mm	DN	kw	kg
  21H	20	1.2	10	48	30	DN20	0.2	14
  61H	50	3.0	10	48	36
  12H	100	6.0	10	96	36
  22H	210	12.6	10	48	55			15
  52H	420	25	10	96	55
  82H	840	50	10	116	68
  13H	1420	85	10	80	100			17
  23H	2080	125	8	116	100
  33L	2900	174	5	48	130	DN25		18
  43L	4000	240	5	116	130
  53L	5800	348	5	116	130		0.4	20
  73L	7300	438	4	116	130
  33H	2900	174	10	48	130	DN25	0.4	47
  73H	6200	372	7	96	130
  43H	3600	216	8	48	145	DN25	0.4	40
  63H	5500	330	7	48	145
  93M*	7500	450	5/7	96	145		0.4/0.55
  14N*	9800	588	4/7	96	145
  14M	11500	690	5	96	145		0.75	42
  24N	17500	1050	4	144	145	DN40
  24M	21500	1290	3.5	144	177			48
  14H	9000	540	7	48	177	DN40	0.75	86
  14G	13300	798	5	96	177
  24L	18400	1104	3	96	177
  24S	23300	1398	3	96	195			89
  34L	25000	1500	3.5	144	177
  34M	3000	180	3	144	195
  24H	18400	1104	7	96	177	DN40	1.5	88
  34H	26600	1596	5	96	195			92
  54L	45000	2700	3	96	250	DN50		100




• 9.電機規格型號

•


  配置		參數
  		0.2KW	0.4-1.5KW
  驅動器	電源	220V級:單相獲三AC220-230V,50/60Hz 400V級:三相AC380~46?V,50/60Hz
  	輸人信號	DC4~20mA,遠程啟/停開關為干接點輸人
  	輸出信號	隔離DC4-20mA,電機狀態干接點輸出(8點)
  	保護	過載保護,電機故障保護,輸入信號故障保護
  	流量控制范圍	電機最大轉速:1750rpm,流量有效調節范圍2-100%,三相PWM控制
  	外殼材質	鋁合金
  電機	類型	8 極直流無刷(BLDC)TENV	8 極直流無刷(BLDC)TEFC
  	絕緣/防護等級	F/IP65	B/IP54
  	其他	最高轉速:1750+/-3%
  	安裝方式	立式安裝,FR63	立式安裝,FR71
  外部結構		電機與驅動器為組合式整體機構
