主要性能參數

? 單頭最大流量: 1700L/H

? 三頭最大流量: 5100L/H

? 最高排出壓力: 3.5bar

? 最大入口壓力為1bar

? 允許物料的最高溫度為40℃

? 吸入提升高度可達2米水柱

? 調節比10:1，穩態精度±1.5％

主要特征

液力端

? 機械驅動隔膜，物料側無隔膜護盤， 便于物料通過

? PVC、PVDF、316SS等多種泵頭材質, 適合各種物料

? 自清洗單向閥結構

驅動端

? 可變偏心機構調節，確保流量脈動平緩變化

? 增強型結構設計，適合苛刻運行環境

? 耐磨球軸承，使工作更穩定

? 油浴潤滑，驅動部件工作壽命長

? 在停機或運行狀態下均可流量調節, 調節方式可選手動、電動或變頻

控制方式

電動沖程控制器: 接受外部控制信號,調節沖程長度

? 供電電源：220V-50Hz-單相

? 輸入信號：4-20mA模擬信號

? 輸出信號：4-20mA/1-5V模擬信號、供記錄顯示和控制系統使用

主要應用

市政、工業水與廢水、泳池等各種水處理過程

可提供選項

? 雙隔膜泵頭

? 雙隔膜泵頭破裂壓力表檢測及壓力開關檢測

液力端主要部件材料

附件

提供系統所需附件如：過濾器、校正柱、緩沖器、安全閥或背壓閥等,其中安全閥為必選項。

標準配置電機性能參數

? 供電電源:380V-50Hz-三相

? 防護等級: IP55

? 絕緣等級: F級

? 另有防爆型電機可選擇. 所有電機符合國際電工協會IEC標準

GH系列機械隔膜計量泵產品編碼及流量壓力表

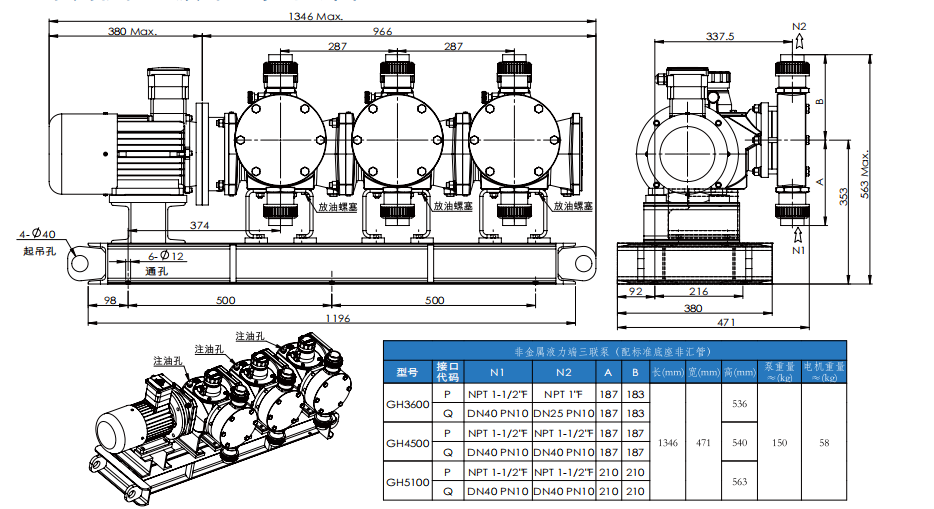

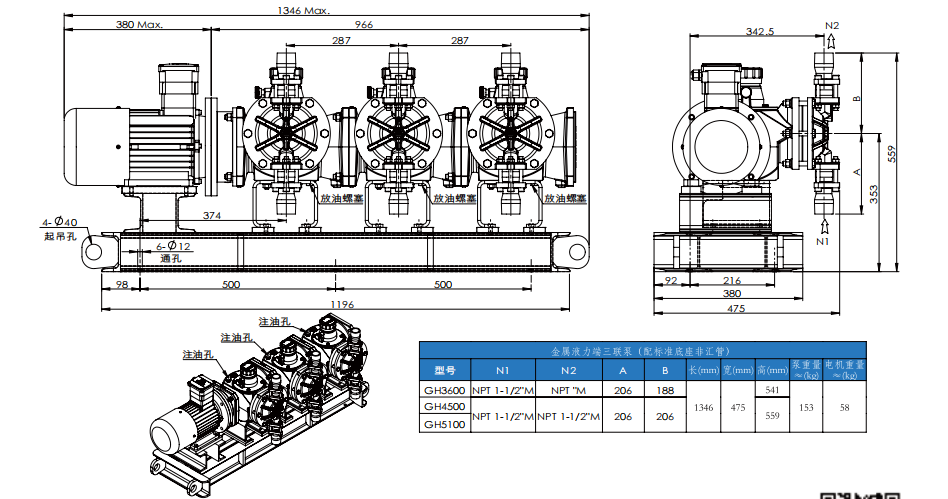

GH系列機械隔膜計量泵外形圖
