在水處理、化工、印染等行業，需向水中或其它液體中按比例的投加另一種溶液，其生產過程是連續的，這種投加工作也同樣是連續的，如水處理中投加混凝劑，消毒劑、冷卻塔投加阻垢劑、化工、印染中定時量投加一定量的化學藥劑，酸堿等，這些都需要一種既能配制溶液，又能定量定時投加藥劑的設備。而這正是我們的加藥裝置所需具備的基本性能。加藥裝置產品，是我廠新推出的新型化學加藥設備。廣泛應用于油田脫水處理、地面集輸、管道破乳、注聚工程和石油、化工、電力行業的生產工藝流程的各種加藥系統，同時在地面污水處理。含油污水處理和水質處理等生產工藝流程中得到廣泛應用。

     采用機電一體化結構型式，從安裝上可分為固定式和活動式（推車式），每種型式的加藥裝置均配有攪拌系統、加藥系統和自動控制系統。幾種固定式波裝可組合一個整體，加上變頻控制系統，實現遠程控制加藥、推車式裝置尤其適合一個車間多管加藥、既方便靈活、又節約成本。

我們的加藥裝置具有結構緊湊，體積小，噪聲低工作平穩等優點，適合各種規模的水處理裝置。我廠可根據客戶現場條件設計制造適合用戶使用的設備。并提供相關的技術服務。

一、型號說明

加藥裝置的結構及工作原理

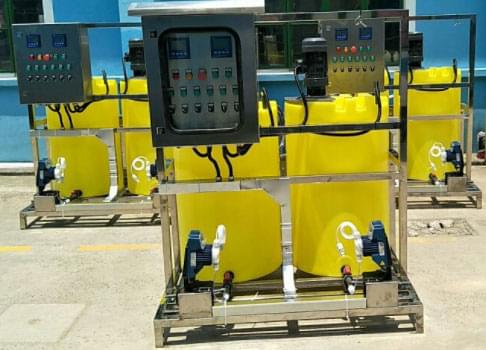

加藥裝置結構

1.攪拌機、2.溶藥罐、3.液位計、4.安全閥、5.放空閥、6.管線支架、7.計量泵8.溶藥罐出口閥、9.壓力表、10.加藥管線出口、11.電控柜、12.泵出口管線閥、13.泵進口管線閥、14.溶藥罐排污閥、15、過濾器、16.進水管線閥

工作原理

加藥前首先關閉排污閥14，及管線中的所有閥門，代罐體藥劑加滿后，啟動控制柜11上攪拌機啟動按鈕，進行按比例混合攪拌均勻后打開5、8、12、13閥門，啟動計量泵7（可一用一備,也可同時使用），運行1—2分鐘后，關閉放空閥5（排掉管線內的空氣）對外輸管線正常輸藥，如僅需用一臺計量泵，需關閉球閥12、13其中一套進出口閥，兩臺泵應交替使用、定期對過濾器14進行清洗、除雜、清洗前應關閉球閥8、13；工作過程中如因外來因素造成安全閥起跳，液體將自動從安全閥溢液控排到排污溝，如始終不從泵扣出藥，需切斷電源進行檢查。

注：單罐單泵、雙罐雙泵、雙罐三泵結構圖見樣本。

安裝操作注意事項及常見故障排除辦法

1、檢查加藥裝置地角平臺是否在同一水平線上（不需裝地腳螺），泵岀液口有絲扣連接頭，快速接頭、法蘭式接頭，把相應的接頭接好，連接電源。

2、做好操作前的準備工作、計量泵箱體、減速機機箱內注入適量的SBJ-20和SBJ-30號機械油，以油位水平線為準。（計量泵操作規程見附頁）

3、關閉排污閥、管道閥、自動或手動加注藥液，按通電源、電控柜、電源指示燈亮則表示電源接通。按下攪拌罐體按鈕，攪拌機開始工作3—5分鐘后，打開管道閥門、打開流量控制閥，按下計量泵啟動按鈕，計量泵開始工作。

4、要定期檢查計量泵進料口是否堵塞，對管線、過濾器定期清洗、以防堵塞。

5、定期檢查攪拌裝置，查看攪拌軸是否轉動靈活，葉輪是否扭曲變形，聯軸套是否松動，一面周扭力過大、消耗攪拌功率。論壞了應及時更換。

6、裝置中，要定期對安全閥，壓力表及各管線閥門進行檢查，以免發生泄露事件。使用兩泵或多泵加藥應交替使用，避免長期啟動或停用一臺泵。
