工業循環水旁濾裝置

產品說明:

循環水系統運行過程中，尤其是冷卻水中會存在大量的懸浮物質。其中由于空氣中灰塵雜物的進入，日常加藥處理后會造成部分水垢、銹垢、微生物粘泥的脫落、分散，會造成水質的混濁。由于各種雜質在水中溶解度很小，很易用機械過濾的方式去除，因此在系統管路上安裝旁流石英砂過濾器可收到良好效果。

設備原理

通過在循環水系統上安裝旁濾設備，可以防止系統中末端管路污泥堵塞，并配合加藥處理有效地去除系統內的雜質。

技術說明

旁濾流量設計按總循環量的5%~10%設計，(冷卻水旁濾量按循環量的10%設計，冷凍水旁濾量按循環量的5%設計),濾速可根據系統水質情況按20~35m/h設計

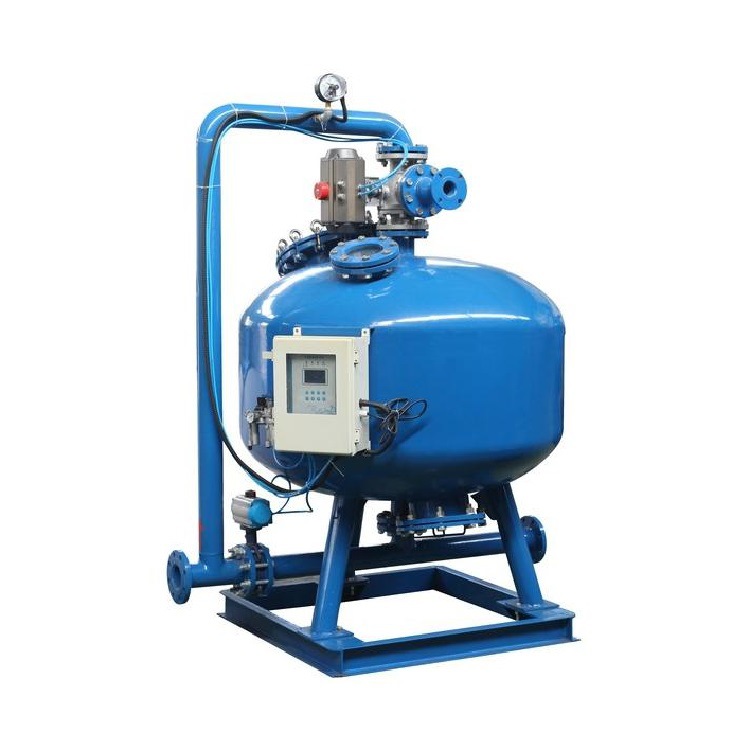

循環水旁濾裝置是以石英砂濾料作為介質濾元，水由上而下過濾，該裝置一般是由多個標準高速砂缸單元組成，其內部設有獨特的布水器和集水器，擁有獨特的雙向自動沖洗閥，可實現在正常系統運行中多個標準高速砂缸逐個單獨的反沖洗，全自動程序控制。具有反沖洗用水量小，設備安裝方便，易于操作等優點。該設備過濾流速快，處理效果好,正常濾速可在40m/h左右，過濾器反沖洗不必設增壓泵和反洗泵;反洗歷時2-3min，反洗水量<3m3。過濾精度高，雜質過濾精度可在0.10mm以下，出水濁度可小于0.5NTU。過濾系統由標準單元砂缸組成，過濾流量可從30噸/h增至2500噸/h，設備流量大，無需維護。根據不同的用戶要求，有立式和臥式兩個系列。適用于工業和民用循環水系統的水質處理。

二、工作原理

1.正洗過濾狀態

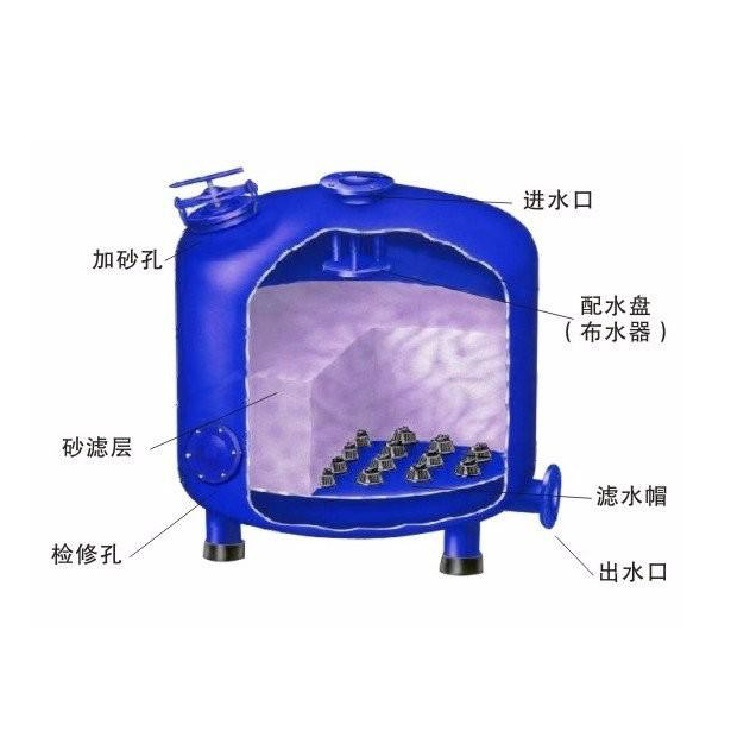

當系統處于過濾狀態時,未經過濾的水通過 獨特的布水器均勻布水,水以層流狀態通過濾器內的填料層 。當水流過填料層時,雜質被截留在填料層內。過濾器底部有多個均勻分布的集水器,將過濾后的水均勻地收集并引出,平流過濾,可以使過濾器在高流速下過濾,仍可達到較好過濾的效果。

2.反洗狀態

隨著雜質在填料層中不斷聚積,內部壓頭損失將不斷增大。當進、出水壓頭損失達到設定值時,系統將自動激活定壓裝置使其轉換至反洗狀態,當此臺反洗結束，水力閥改變給水方向從而實現逐臺反洗,更便于清洗聚積起來的雜質。

當系統處于反洗狀態時,過濾仍然繼續,其中要進行反洗的標準單元砂缸不進行過濾,系統中其它標準單元砂缸仍然在過濾。過濾后的清潔水部分用來反洗標準單元砂缸,其余仍送到用戶處。反沖洗污水則通過水力閥的反洗排水口被排出。在高速砂缸全自動過濾系統中,特殊的集水器設計可使填料之間填料相互搓洗,提高反沖洗效率,減少所需的反洗水(清潔水),同時反洗時沒有跑料現象。一個標準單元砂缸反洗為2分鐘,反沖洗結束，標準單元砂缸內部壓頭損失減小到合理范圍,定壓裝置給出復原信號，水力閥恢復到過濾狀態,下一個標準 單元砂缸則準備進入反洗狀態。

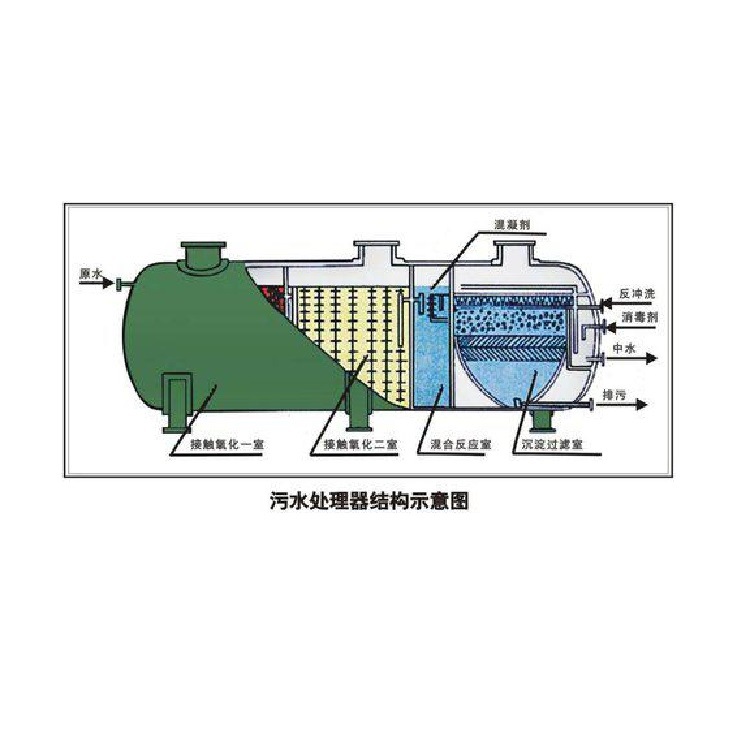

  污水處理由二級池子組成，材質為鋼結構，埋深較淺。鋼結構池采用國內首創的互穿網絡防腐涂料進行防腐。它是一種橡膠網絡與塑料網絡互相貫穿形成互穿網絡聚合物，它能耐酸、堿、鹽、汽油、煤油、耐老化、耐沖磨，能帶來銹防銹。設備一般涂刷該涂料之后，防腐壽命可達12年以上。

產品特點

1.體積小、易安裝、節省空間;結構緊湊、節省空間;產品防腐性能好、室內外均可安裝。

2.設備防腐性能好，適用壽命長。

3.過濾水量大，過濾效果好;過濾流速快，過濾精度高。

4.自動反沖洗：反沖洗由智能控制系統自動識別與控制，無需人工干預。

5.供水不間斷;該設備反沖洗時，過濾過程同時進行，系統照常供水。

6.采用獨特的布、集水裝置。由于該過濾系特的布水系統及分布非常均勻的集水器使得在整個過濾過程水流呈層狀流，過濾砂床平面在過濾過程中始終平整，出水水質穩定。

7.采用精制優選石英砂或石榴石作為過濾介質。根據水質情況進行選擇，濾料粒徑小可0.16mm的均質濾料。

8.長期運轉費用低，省電、省水、省維修費用。

適用范圍

1.工業用水的過濾，對水質有一定系統要求。如：鋼廠氧水、鍋爐、熱交換器供水的過濾等，可過濾掉水中的雜質，避免管路幾噴嘴的堵塞。

2.工業循環水的過濾系統。

3.原水的處理，可對地表河水、湖水、海水、水庫水、井水以及城市自來水作為水源的城市小區分質供水等進行過濾，除去水中的砂粒、懸浮物、藻類、有機物等。

4.農業灌溉，尤其適用于高流量、雜質含量好的水源，如農田水利灌溉、公園及高爾夫球場上草坪的灌溉等。

5.食品加工工業用水，造紙行業，電廠工業循環水的處理等，工業及用純凈水的預處理。工業生產水的再循 環、工業廢水處理。

6.水產業、游泳及水上樂園等行業。

設計參數

1. 工作溫度：3～70℃;

2. 運行流速：35～50m/h;

3. 工作壓力：0.35～0.5MPa;

4. 水反洗強度：10～14L/㎡.s;

5. 反洗歷時：2～3min;

6. 濾層填充高度：400mm;

7 反沖洗形式：水沖洗;

8. 運行方式： 自動;

9 選用材質： 碳鋼，304，316，316L不銹鋼;

10 . 過濾精度： 進水濁度≤40mg/L,出水濁度≤5mg/L;

附：如需詳細資料另提供或電話咨詢!

循環水旁濾過濾器

循環水旁濾過濾器并不是將循環水旁濾過濾器安裝在總循環管路上，將所有的循環水過濾一遍，而是在總循環管路上引出一部分循環水過濾，循環水旁濾過濾器是通過逐步多次的循環截留，將系統內的雜質過濾，通過反沖洗，將雜質過濾排出水體循環系統

工作原理及作用

通過在循環水系統上安裝循環水旁濾過濾器，可以防止系統中末端管路污泥堵塞，并配合加藥處理可以更有效地去除水體循環系統內的雜質。循環水旁濾過濾器，可以大大減少循環水的排放量，真正達到節能減排，降低運行成本。

循環水系統運行過程中，尤其是冷卻水中會存在大量的懸浮物。其中由于空氣中灰塵雜物的進入，日常加藥處理后會造成部分水垢、銹垢、微生物粘泥的脫落、分散，造成水質的混濁。由于各種雜質在水中溶解度很小，很容易用機械過濾的方式去除，因此在系統管路上安裝循環水旁濾過濾器可收到良好效果。

技術說明

流量設計按總循環量的5%-10%設計，(冷卻水旁濾量按循環量的10%設計，冷凍水旁濾量按總循環量的5%設計)，濾速可根據系統水質情況按20~35m/h設計。

使用范圍

適用于空調循環水系統、工業循環冷卻水系統、工業循環冷凍水系統等。
