小流量計量泵BT4B1604PPT2000UA010000液體泵
型號：
優點：
| 脈沖控制步進增加和降低，對于現有的信號傳感器達到的適應效果 | |
| 對于每一種化學介質匹配相應的液力端 | |
| 可廣泛使用 | |
| 驅動幾乎沒有磨損 | |
| 出色的穩定操作性能 | |
| 的性價比 | |
| 率節能50% | |
| 可調的，集成脈沖步進增加和降低 | |
| 可選：繼電器模塊，改裝快捷 |
特點：
| 計量范圍：0.74-32 l/h，25-2 bar | |
| 沖程長度在0-100%范圍內連續調節（調節范圍：30-100%） | |
| 泵頭材質：聚丙烯，有機玻璃，聚偏二氟乙烯，聚四氟乙烯和不銹鋼 | |
| 聚丙烯和有機玻璃泵頭帶自排氣功能 | |
| HV泵頭計量高粘度介質 | |
| 電源:100-230V | |
| 功率：BT4b型為7.2W-15.2W，BT5b型為19.2W | |
| 沖程頻率以10%步長從10-100%進行調節 | |
| 無源外控觸點脈沖控制 | |
| 兩級液位開關連接 | |
| 3組LED顯示運行、警告和故障 | |
| 介質粘度：≤200 mPa.s（標準泵頭）；≤500 mPa.s（帶閥彈簧）；≤50 mPa.s（自排氣） | |
| 防護等級：IP65 | |
| 絕緣等級：F |
應用領域：化學品和消毒劑的計量
| 飲用水和游泳池水處理 | |
| 化工行業 | |
| 工藝過程 | |
| 冷卻水循環 |

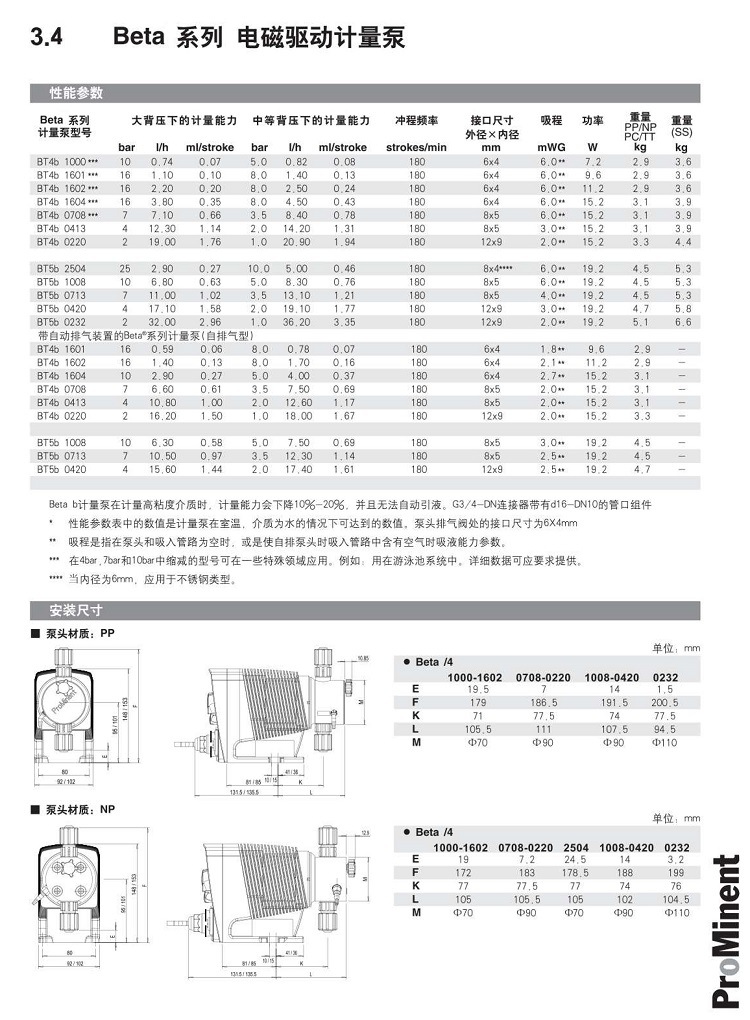

性能參數
| Beta型號 | 壓力 | 流量 | 沖程流量 | 沖程頻率 | 連接尺寸 | 吸程 |
| bar | l/h | ml/stroke | strokes/min. | mm | mWC | |
| BT4b1000*** | 10 | 0.74 | 0.07 | 180 | 6×4 | 6.0** |
| BT4b1601*** | 16 | 1.10 | 0.10 | 180 | 6×4 | 6.0** |
| BT4b1602*** | 16 | 2.20 | 0.20 | 180 | 6×4 | 6.0** |
| BT4b1604*** | 16 | 3.60 | 0.35 | 180 | 6×4 | 6.0** |
| BT4b0708*** | 7 | 7.10 | 0.66 | 180 | 8×5 | 6.0** |
| BT4b0413 | 4 | 12.30 | 1.14 | 180 | 8×5 | 3.0** |
| BT4b0220 | 2 | 19.00 | 1.76 | 180 | 12×9 | 2.0** |
| BT5b2504 | 25 | 2.90 | 0.27 | 180 | 8×4*** | 6.0** |
| BT5b1008 | 10 | 6.80 | 0.63 | 180 | 8×5 | 6.0** |
| BT5b0713 | 7 | 11.00 | 1.02 | 180 | 8×5 | 4.0** |
| BT5b0420 | 4 | 17.10 | 1.58 | 180 | 12×9 | 3.0** |
| BT5b0232 | 2 | 32.00 | 2.96 | 180 | 12×9 | 2.0** |
帶自動排氣裝置的Beta系列計量泵
| BT4b1601 | 16 | 0.59 | 0.06 | 180 | 6×4 | 1.8** |
| BT4b1602 | 16 | 1.40 | 0.13 | 180 | 6×4 | 2.1** |
| BT4b1604 | 16 | 2.70 | 0.25 | 180 | 6×4 | 2.7** |
| BT4b0708 | 7 | 6.60 | 0.61 | 180 | 8×5 | 2.0** |
| BT4b0413 | 4 | 10.80 | 1.00 | 180 | 8×5 | 2.0** |
| BT4b0220 | 2 | 16.20 | 1.50 | 180 | 12×9 | 2.0** |
| BT5b1008 | 10 | 6.30 | 0.58 | 180 | 8×5 | 3.0** |
| BT5b0713 | 7 | 10.50 | 0.97 | 180 | 8×5 | 2.5** |
| BT5b0420 | 4 | 15.60 | 1.44 | 180 | 12×9 | 2.5** |
Beta b計量泵在計量高粘度介質時，計量能力會下降10-20%，并且無法自動引液。G3/4-DN連接器帶有d16-DN10的管口組件。
| 性能參數表中的數值是計量泵在室溫，介質為水的情況下可達到的數值。泵頭排氣閥處的接口尺寸為6×4mm。 | |
| 吸程是指在泵頭和吸入管路為空時，或是使自排泵頭時吸入管路中含有空氣時吸液能力參數。 | |
| 在4bar、7bar和10bar中縮減的型號可在一些特殊領域應用。例如：用在游泳池系統中。詳細數據可應要求提供。 | |
| 當內徑為6mm，應用于不銹鋼類型。 |
過流部件材質
| 泵頭 | 吸排口閥體 | 密封件 | 閥球 | |
| PPE | 聚丙烯 | 聚丙烯 | 乙丙橡膠 | 陶瓷 |
| PPB | 聚丙烯 | 聚丙烯 | 氟橡膠 | 陶瓷 |
| NPE | 有機玻璃 | 聚氯乙烯 | 乙丙橡膠 | 陶瓷 |
| NPB | 有機玻璃 | 聚氯乙烯 | 氟橡膠 | 陶瓷 |
| PVT | 聚偏二氟乙烯 | 聚偏二氟乙烯 | 聚四氟乙烯 | 陶瓷 |
| TTT | 石墨聚四氟乙烯 | 石墨聚四氟乙烯 | 聚四氟乙烯 | 陶瓷 |
| SST | 不銹鋼1.4404 | 不銹鋼1.4404 | 聚四氟乙烯 | 陶瓷 |
| PPT | 聚丙烯 | 聚偏二氟乙烯 | 聚四氟乙烯 | 陶瓷 |
| NPT | 有機玻璃 | 聚偏二氟乙烯 | 聚四氟乙烯 | 陶瓷 |
注：PPE，前兩位“PP”代表泵頭材質，后一位“E”代表密封件材質。
